Pnömatik Silindirler

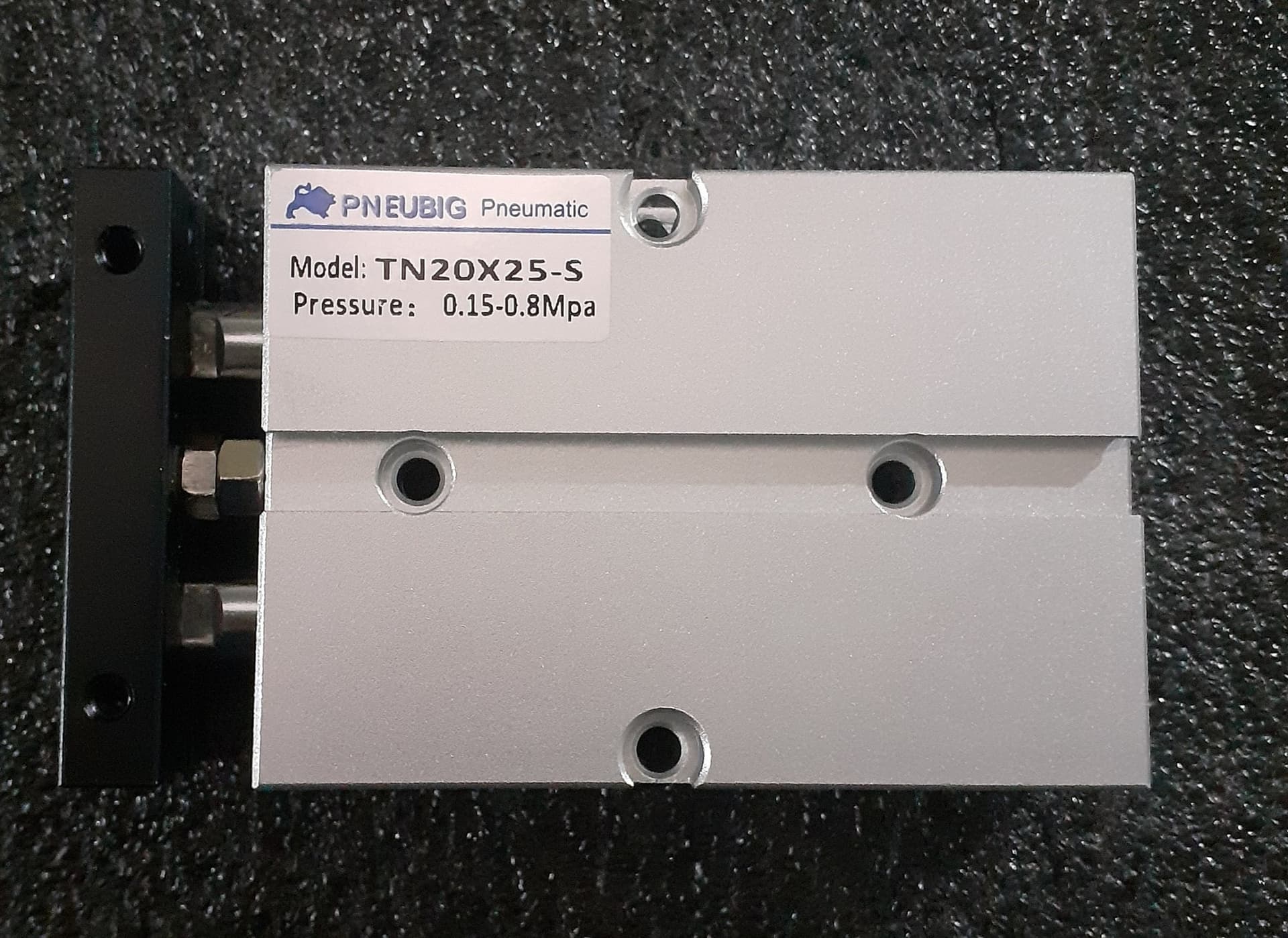

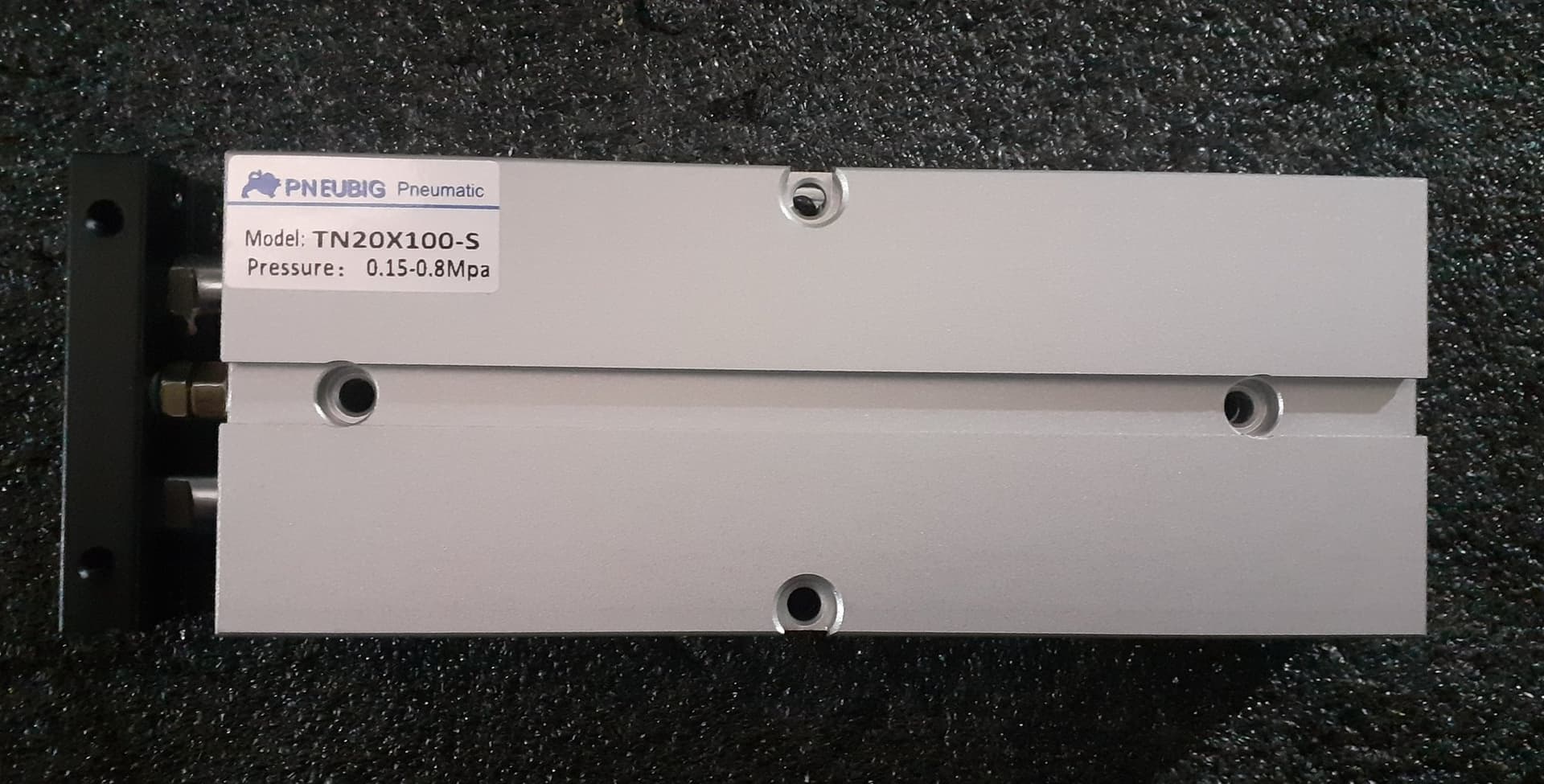

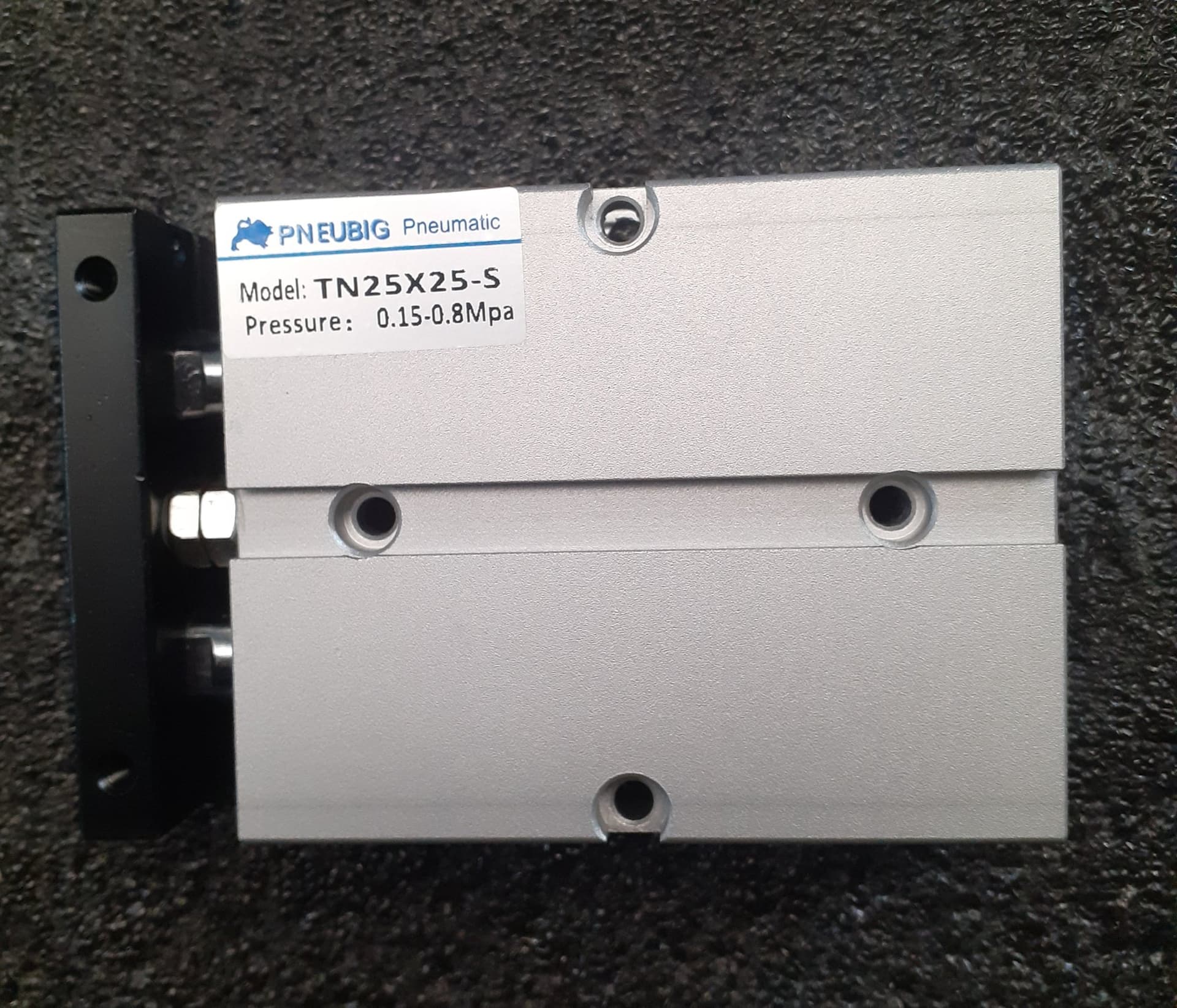

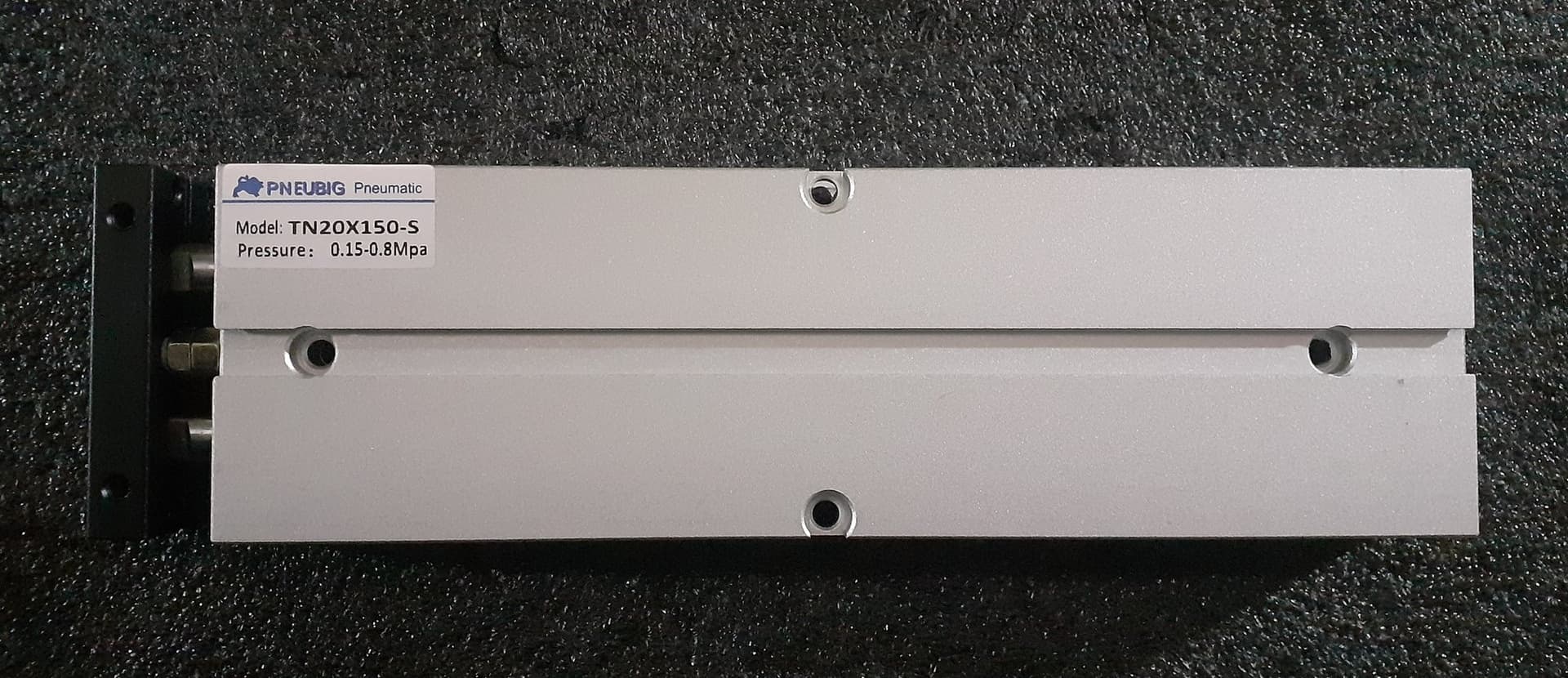

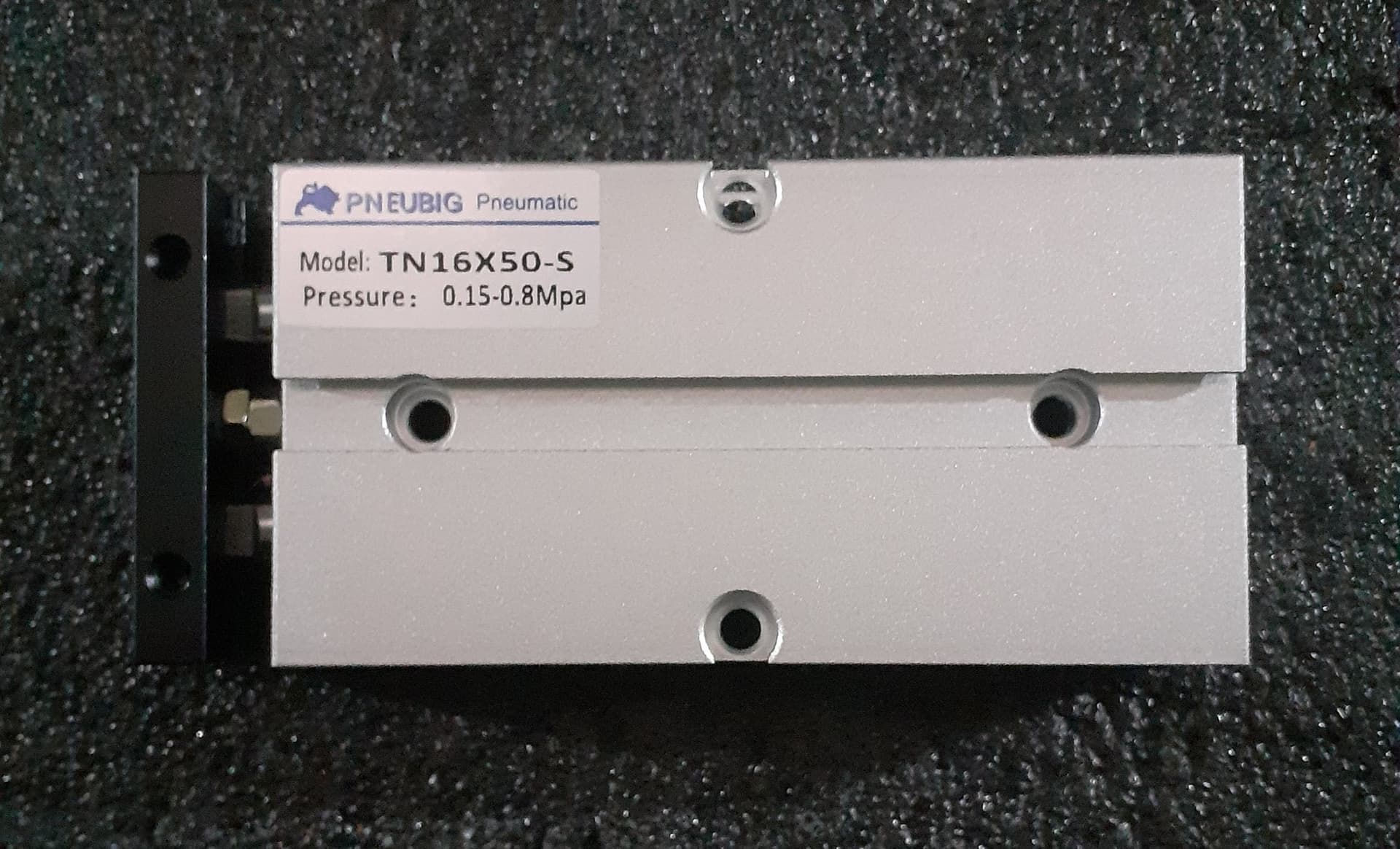

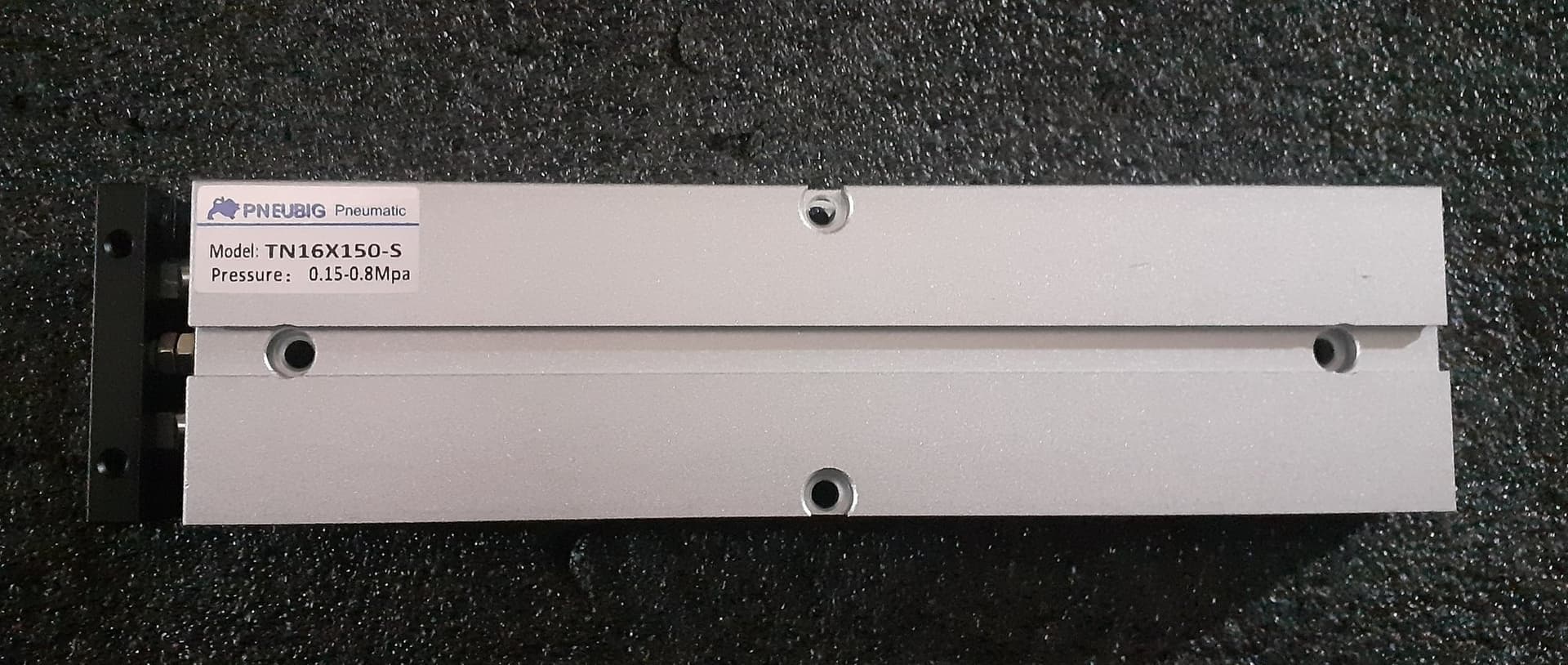

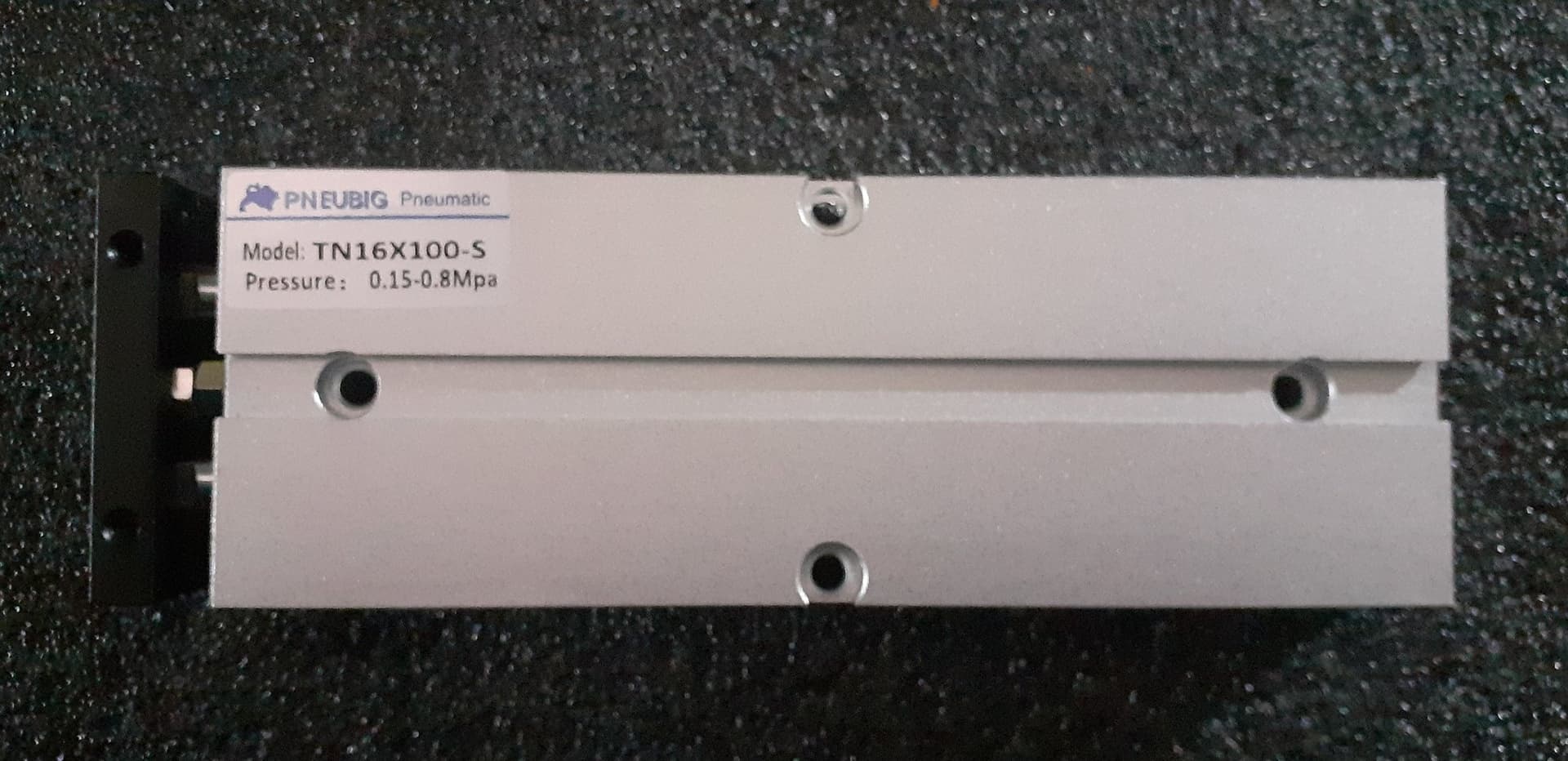

Pnömatik silindirler, şebeke havasının basıncını doğrusal harekete çevirir; kuvvet piston alanı ile besleme basıncının çarpımıdır. Tek etkili modellerde geri dönüşü yay, çift etkili modellerde karşı odaya verilen hava sağlar. Hidroliğe kıyasla kuvvetleri düşüktür ama daha hızlı, daha temiz ve devre başına daha ucuz bir çözümdür. Katalogda PNEUBIG TN serisi mini silindirler listelenir: piston çapları Ø10, Ø16, Ø20 ve Ø25 mm; strok seçenekleri 25, 50, 100 ve 150 mm'dir. Kompakt ve kılavuzlu montaj gereken yerler için MGPM 32×100 modeli bulunur. Konum geri bildirimi gereken uygulamalarda silindirler manyetik sensörlerle birlikte planlanır. Seçim gereken kuvvetle başlar: 6 bar şebeke basıncında Ø20 bir silindirin teorik itme kuvveti yaklaşık 190 N'dur ve sürtünme ile karşı basınç payı nedeniyle bu değerin tamamı kullanılmaz. Ardından strok, montaj biçimi, çalışma hızı ve strok sonu darbesi değerlendirilir. Yüksek hız ya da büyük kütle söz konusuysa silindir seçimi tek başına yeterli değildir; strok sonunda şok emici kullanmak makine ömrünü belirgin biçimde uzatır. Piston çapı, strok ve montaj biçiminizi iletin; uygun modeli birlikte belirleyelim.
